屏幕、主板、电池、外壳、按键和磁吸背板形成完整硬件形态。
ZECTRIX NOTE SERIES / 02

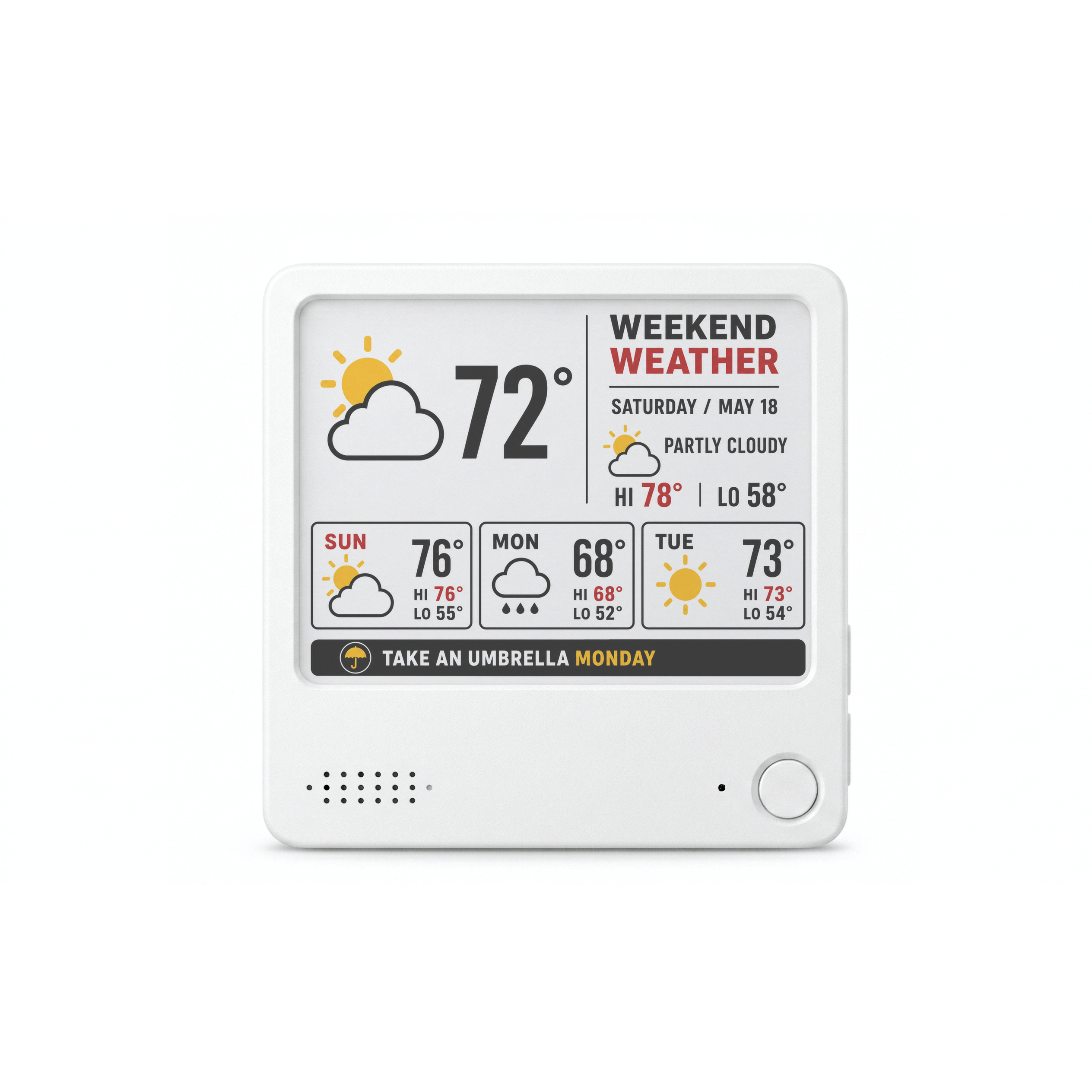

NOTE4C
组装好的四色 AI 墨水屏开发起点
屏幕、主板、电池、外壳和结构已经组装完成。黑、白、红、黄四色显示，适合开发标签、状态牌、照片卡和低功耗信息屏。
购买前请注意：NOTE4C 不包含 NOTE4 的官方便利贴成品固件，也不包含官方 AI 功能体验。
官方售价¥199四色屏开源开发板整机
NOTE4C / FOUR-COLOR E-INKDISPLAY4.2 英寸黑白红黄四色屏
FORM屏幕、电池、外壳整机组装
COREESP32-S3 N16R8
OPEN SOURCE配套参考代码全部开源
ASSEMBLED HARDWARE
不从裸板开始，
直接进入开发
NOTE4C 沿用 NOTE4 的主控、电池、外壳、接口和结构部件，将显示模组更换为四色电子墨水屏。
参考固件覆盖 Wi-Fi 配网、图片上传、传图和四色显示验证。
把时间留给固件、数据源、内容逻辑与外设，而不是重新拼装结构。
屏幕换成四色，成熟硬件结构保持不变。
适合已具备 ESP32 开发基础、希望验证四色墨水屏产品概念的个人与团队。
WHAT TO BUILD
低频更新，
才是四色屏的主场
红色和黄色适合强调状态、分类与告警。把它当作低功耗静态信息终端，而不是需要秒级响应的普通显示器。
四色电子标签
用红色和黄色强调状态、分类与告警，让静态标签更有层级。
家庭照片与记忆卡
从 NAS、相册或数据源生成每日照片、纪念日与家庭提醒。
桌面 AI 状态牌
显示 Token 用量、API 调用、成本趋势与服务状态。
低功耗信息屏
用于课程安排、日历、库存状态、门牌和值班信息。
图片传输实验
验证图片处理、色彩映射、传图流程与四色显示效果。
GPIO 外设探索
从完整整机继续连接传感器、按键与自己的硬件逻辑。
FOUR COLORS, CLEAR SIGNALS
让颜色承担信息层级
黑白负责主体信息，红黄负责状态和重点。以下为应用方向示意，实际开发效果取决于你的固件、数据源与图片处理流程。

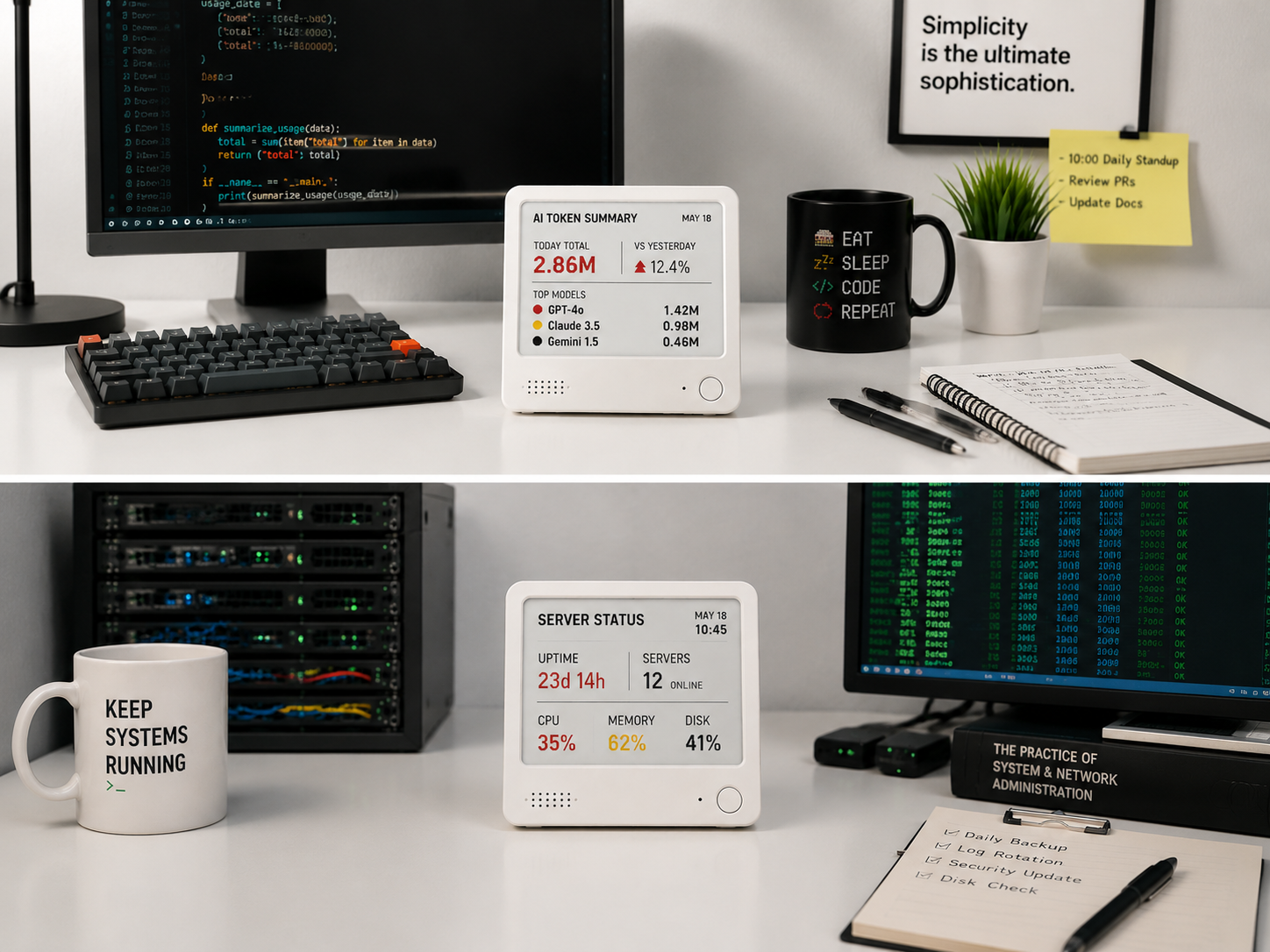

STATUS BOARD
桌面 AI 与服务状态牌
把 Token、API、成本趋势和服务告警整理成不需要秒级更新的静态界面。
SERVICE STATUS09:30
API USAGE82%
TOKEN BUDGET56%
NAS BACKUPOK
COLOR LABEL
电子标签与告警
用红黄强调分类、优先级和异常状态。

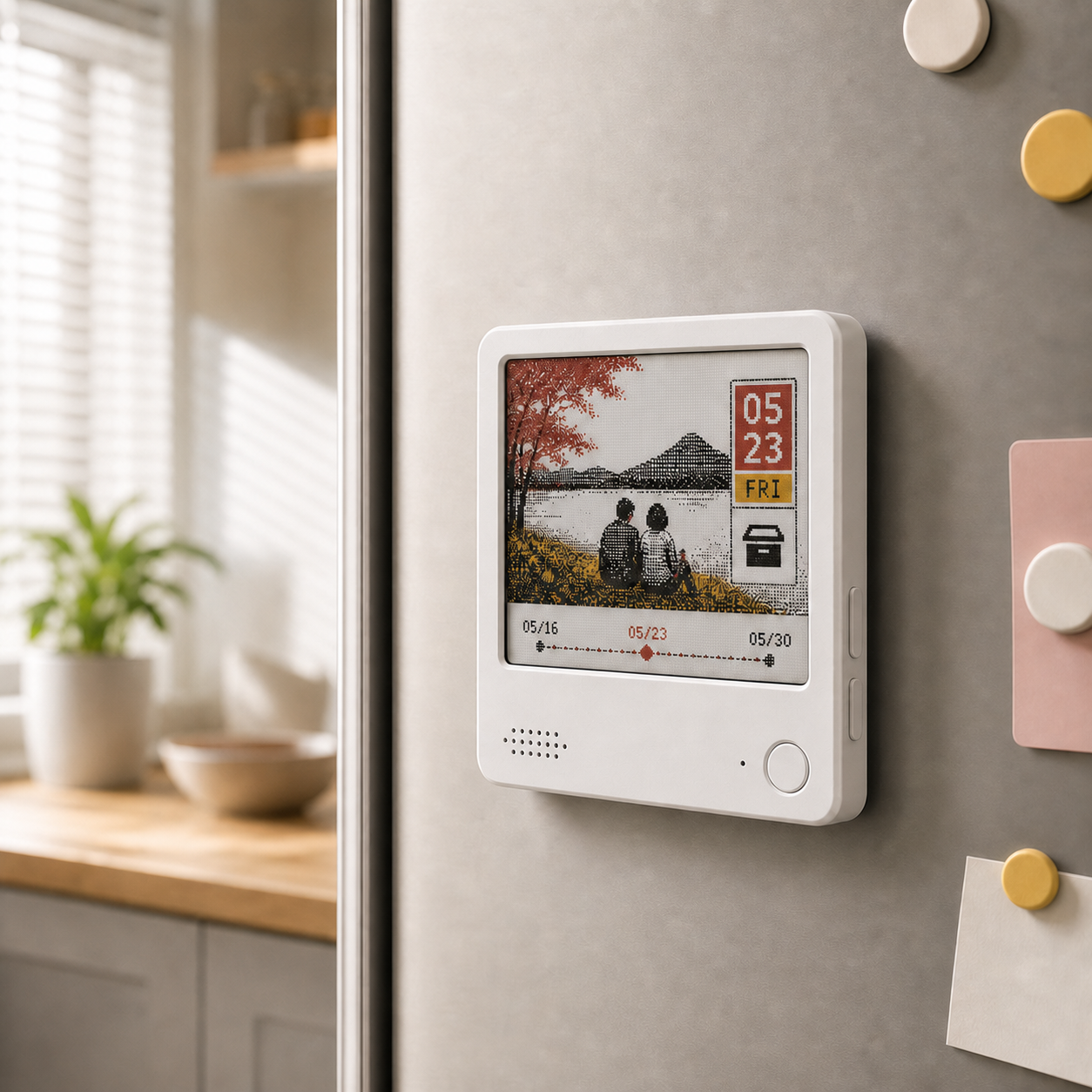

MEMORY CARD
照片与纪念卡
每日或每小时更新一次，让家庭照片和日期保持可见。
FROM THE NOTE COMMUNITY
成熟结构之外，
开放创造仍有空间
以下反馈来自 ZECTRIX NOTE 系列用户，用于说明系列产品共同的结构体验与开放方向，不作为 NOTE4C 独立购买评价。
“非常棒的设计，适合自用也适合二开。”
“开放了 API，和自己的 Agent 或其他生态进行互联，非常方便。”
“做工精细，很好看，磁吸吸力很强。”
NOTE4C 的四色屏刷新表现和软件形态以本页产品说明为准；有 NOTE4C 直接评价后再逐步替换本模块。
KNOW BEFORE YOU BUILD
四色墨水屏，
不是实时交互屏
四色屏的优势是低功耗、断电保持和静态彩色显示；代价是整屏刷新时间较长，刷新中的闪烁、反白与抖动属于正常现象。
10s+刷新一张完整图片通常需要十秒以上
适合：静态标签适合：低频状态不适合：动画视频不适合：秒级交互
不建议用于实时滚动、高频刷新列表、手写跟随与游戏控制。
OPEN SOURCE BOUNDARY
参考代码帮你起步，
其余由你定义
配套参考固件代码全部开源，覆盖 Wi-Fi 配网、图片上传、传图和四色基础显示验证。它是一条跑通开发链路的起点，不是免开发的完整商品 App。
已经提供配网、传图、四色显示验证、ESP32 二次开发起点
不包含NOTE4 成品固件、官方 AI 语音待办、全部第三方数据源适配
REFERENCE FIRMWARE / START HERE
01 connect_wifi(); 02 receive_image(); 03 map_to_4color(); 04 refresh_epd(); // BLACK / WHITE / RED / YELLOW // ESP32-S3 · 400 × 300 // BUILD THE REST YOUR WAY
WHAT IS ASSEMBLED
拿到手的，
是一台完整整机
不用从屏幕、电源、排线与外壳开始拼装。实际发货清单和屏幕批次以淘宝商品页及实物为准。
4.2 英寸四色屏、ESP32-S3-N16R8 主板、扩展 GPIO。
2000+mAh 电池、Type-C、扬声器、麦克风、NFC 与状态灯。
前后外壳、物理按键与磁吸背板均已完成组装。
HARDWARE SPECIFICATIONS
硬件与开源边界，清楚透明
NOTE4C 面向开发者销售。屏幕能力、硬件参数和固件交付范围都需要在购买前明确。
显示
- 屏幕
- 4.2 英寸 E-ink 电子墨水屏
- 颜色
- 黑 / 白 / 红 / 黄
- 分辨率
- 400 × 300 像素
- 刷新
- 整屏刷图通常需要 10 秒以上
核心
- 主控
- ESP32-S3，双核 Xtensa LX7
- 存储
- 16MB Flash + 8MB PSRAM
- 网络
- 2.4GHz Wi-Fi + BLE 5.0
硬件与结构
- 电池
- 2000+mAh
- 接口
- Type-C 充电与数据
- 外设
- 扬声器、麦克风、NFC、状态指示灯、扩展 GPIO
- 尺寸
- 97mm × 97mm × 8.75mm，含磁吸背板
固件与代码
- 成品固件
- 不含 NOTE4 官方便利贴成品固件
- 参考固件
- 提供配网、传图与四色基础显示验证
- 代码
- 配套参考代码全部开源
- 领取方式
- 购买后联系淘宝店铺客服，获取 NOTE4C 开源资料与 Wiki 入口
购买信息
- 售价
- ¥199
- 产品形态
- 四色屏开源开发板整机
FAQ
购买前常见问题
NOTE4C 买回去能直接使用 NOTE4 的 AI 功能吗？
不能。NOTE4C 是开发板形态，不包含 NOTE4 的官方便利贴固件和 AI 语音待办体验。
是否需要自己组装？
不需要从裸板开始组装。屏幕、主板、电池、外壳和基础结构已经装好，但软件功能需要自行开发或烧录参考固件。
代码是否开源？
配套参考固件代码全部开源，用于 Wi-Fi 配网、图片传输和四色基础显示验证。
为什么刷新需要十秒以上？
四色墨水颗粒需要分阶段移动并清理残影，整屏刷新明显慢于黑白局刷，这是屏幕技术特性。
适合做动态仪表盘吗？
适合低频更新的状态面板，不适合秒级刷新、动画或持续滚动的实时仪表盘。
BUILD YOUR FOUR-COLOR IDEA
从完整整机，
开始你的项目
NOTE4C 是组装好的四色墨水屏开源开发板整机，需要具备 ESP32 与固件二次开发能力。
